Bilder von Lichtsignalanlagen - Europa

		Belgien		Malta
		Frankreich		Niederlande
		Irland		Schweiz
		Italien		Spanien

Schweiz

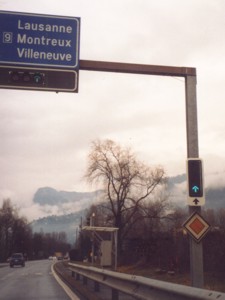

	Signalanlage in LED-Technik in der Nähe von Montreux.
März 2004, N. Blümig; Richtung Montreux

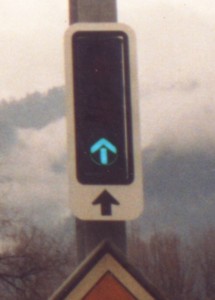

	Nahansicht des unteren Signalgebers: Die Richtung, für die das Signal gilt, ist nochmal durch einen Pfeil auf der Kontrastblende verdeutlicht. Hier kommen außerdem die neuen Pfeile der Schweiz zum Einsatz, die im Zuge der EU-Harmonisierung die alte Pfeilform (s. weiter unten) ablösen soll. Außerdem sollen jetzt auch Pfeile in die Gelbkammer angebracht werden, wo früher immer Vollscheiben verwendet wurden.
März 2004, N. Blümig; Richtung Montreux

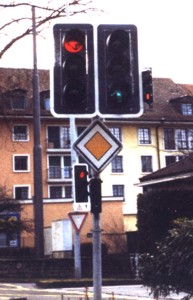

	Hier Signalgeber mit den alten Pfeilen für geradeaus und rechts. Das Signal für die Rechtsabbieger wird hier hinter der Kreuzung wiederholt.
März 2004, N. Blümig; Montreux
	In diesen Signalgebern wird ebenfalls noch die alte Pfeilform verwendet. Unten am Mast ist ein Wiederholsignal für den ersten Fahrer angebracht, welches ebenfalls einen grünen Pfeil nach geradeaus zeigt. Rechts neben den Signalgebern ist ein dreifeldiger Signalgeber mit 100mm-Optik mit für öffentliche Verkehrsmittel angebracht, es zeigt hier "Fahrt frei" (senkrechter Balken). Signale für öffentliche Verkehrsmittel zeigen weiße Symbole, was hier auf dem Foto etwas verfälscht dargestellt wird.
März 2004, N. Blümig; Montreux

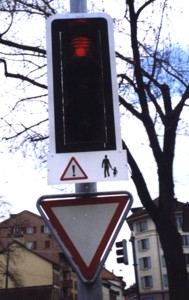

	Der Signalgeber der Nebenrichtung: Hier ist die Warnung "Achtung Fußgänger" auf der Kontrastblende angebracht.
März 2004, N. Blümig; Montreux

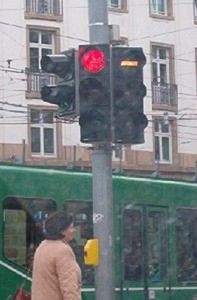

	Signalanlage in Basel mit Signalgebern der Fa. Siemens. Der rechte Signalgeber gilt für Straßenbahnen und zeigt hier "Halt!".
30.10.2004, P. Jahn; Basel
	Bei dieser Signalanlage wurden Straßenbahnsignale mit 100mm-Optik verwendet. Im Signalgeber für Kfz wurden in allen drei Kammern Doppelreflektoren für die Aufnahme von 2 Signallampen eingebaut, was die Ausfallsicherheit des Signals erhöht.
30.10.2004, P. Jahn; Basel
