Meine Signalgeber - Fußgängersignale

Übersicht

	Fußgängersignal 1	Signalbau Huber	2feldiges Rad- und Fußgängersignal
	Fußgängersignal 2	Signalbau Huber	2feldiger Signalgeber mit phantomfreier Optik
	Fußgängersignal 3	Signalbau Huber	Fußgängersymbole Typ Sachsen
	Fußgängersignal 4	Signalbau Huber	Ältere Ausführung

Fußgängersignal 1

Ein Fußgängersignal von Signalbau Huber mit den alten westdeutschen Fußgängermännchen: Als Maßnahme zur Phantomlichtreduzierung hat Signalbau Huber eine klare Streulinse vor die farbige Symbolscheibe gesetzt, im ausgeschaltetem Zustand sieht man nur eine graue Fläche.

Das Grünsignal ist noch eine etwas ältere Bauart mit Signalgebertür in kieselgrau. Die Scheibe ist aus Polycarbonat und ist fest in der Tür integriert.

Das Signal ist zur Zeit ebenfalls fest im Treppenhaus installiert.

(Bei umrahmten Bilder  zur Vergrößerung bitte darauf klicken)

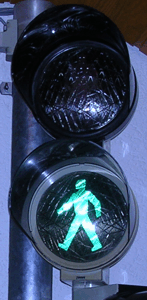

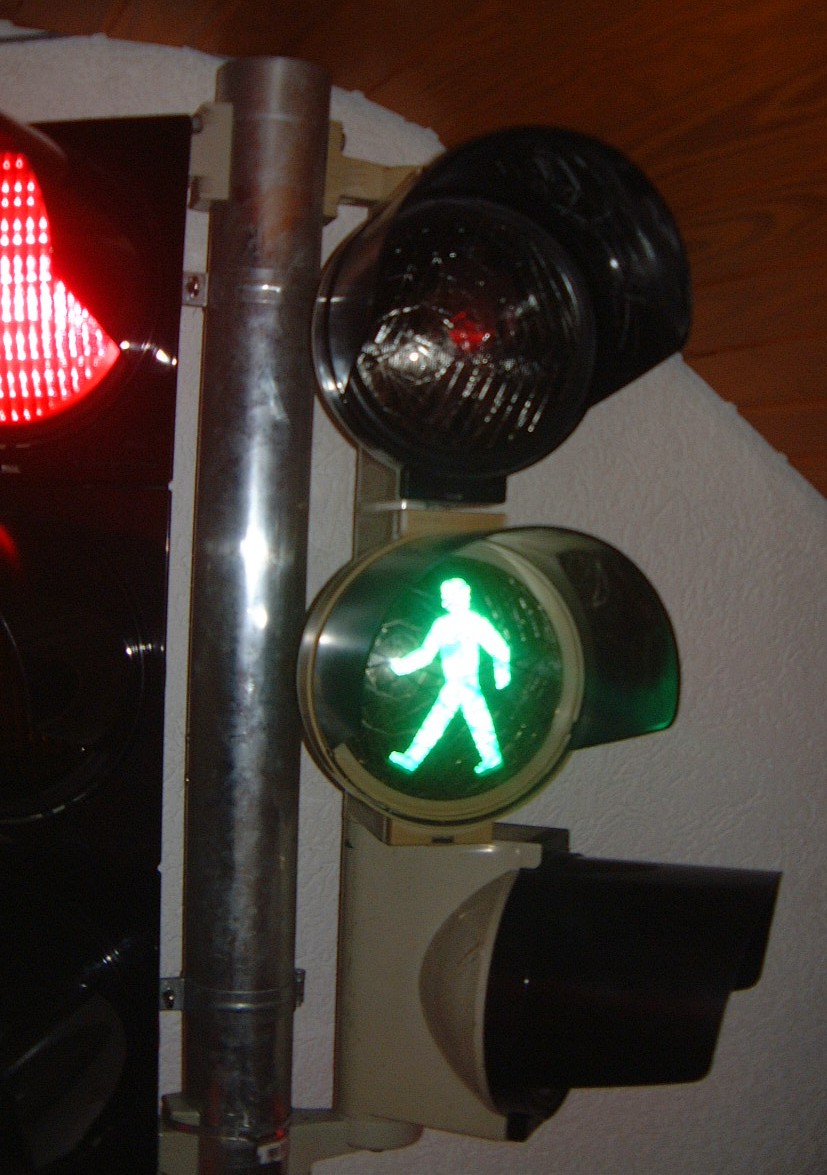

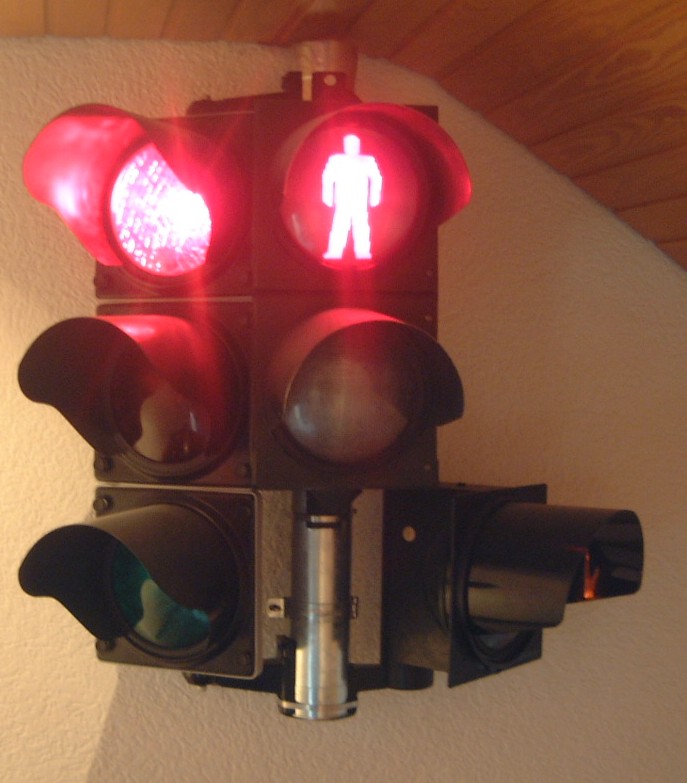

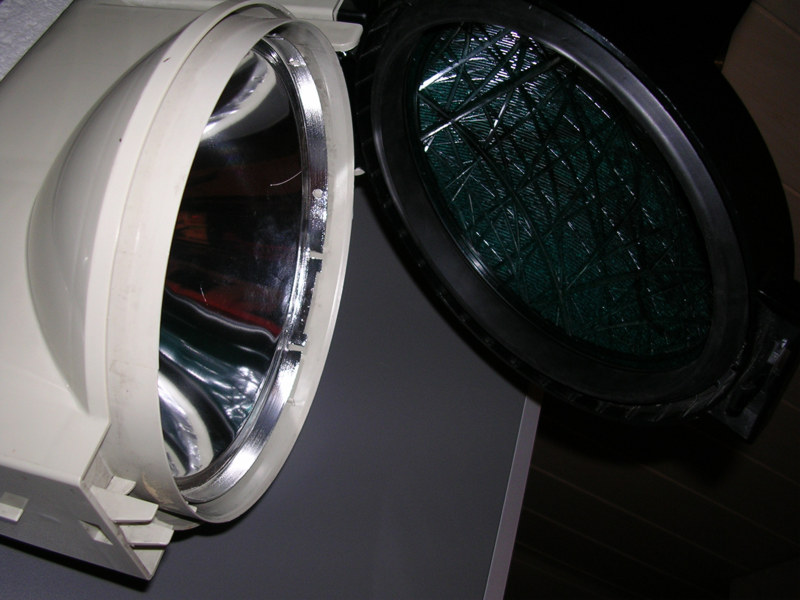

Animation des Signals	Gesamtansicht: Das Signal hängt zusammen mit dem Fahrzeugsignal 1 und Hilfssignal 1 im Treppenhaus	Das Grünsignal geöffnet: In der Tür ist eine Symbolmaske mit dem Fußgängersymbol direkt hinter der klaren Streuscheibe eingerastet.

Das Rotsignal mit phantomfreier Optik: Die klare Streuscheibe sowie die Symbolmaske sind aus Glas und beide im Dichtgummi eingefasst.		Das Grünsignal mit phantomfreier Optik: Die klare Scheibe ist aus Polycarbonat und fest in der Signalgebertür eingefasst. Die Symbolmaske aus Kunststoff wird hinter die Streuscheibe eingerastet.

nach oben

Fußgängersignal 2

Ein Fußgängersignal von Signalbau Huber, ebenfalls neueste Bauform, mit Symbolen für gemeinsamen Rad- und Fußweg. Es ist zur Zeit ebenfalls in meiner Wohnung installiert.

(Bei umrahmten Bilder  zur Vergrößerung bitte darauf klicken)

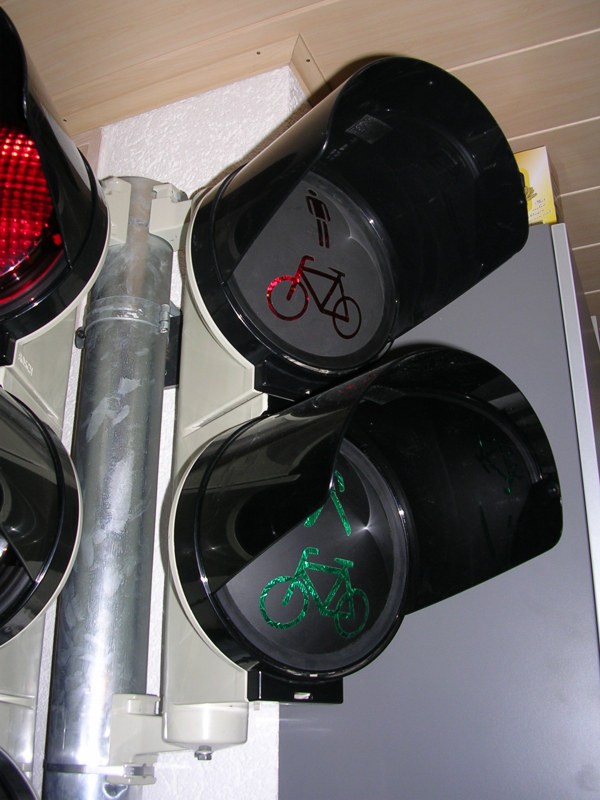

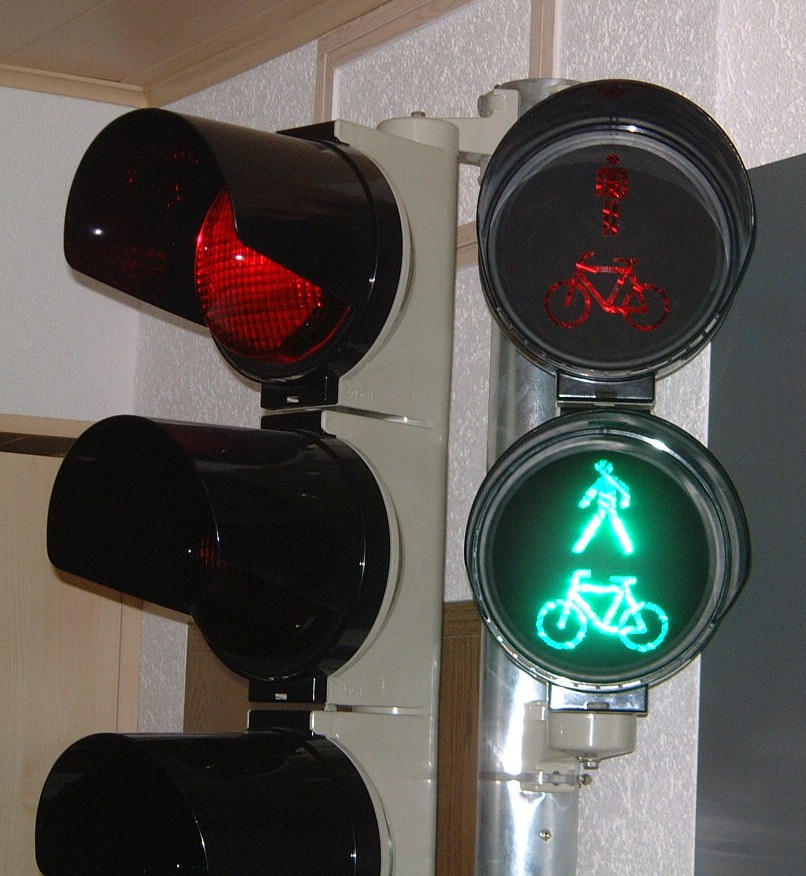

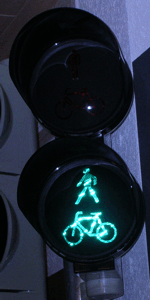

Animation des Signals	Gesamtansicht des Signals: Es ist zusammen mit dem Fahrzeugsignal 2 an einem Mast montiert.

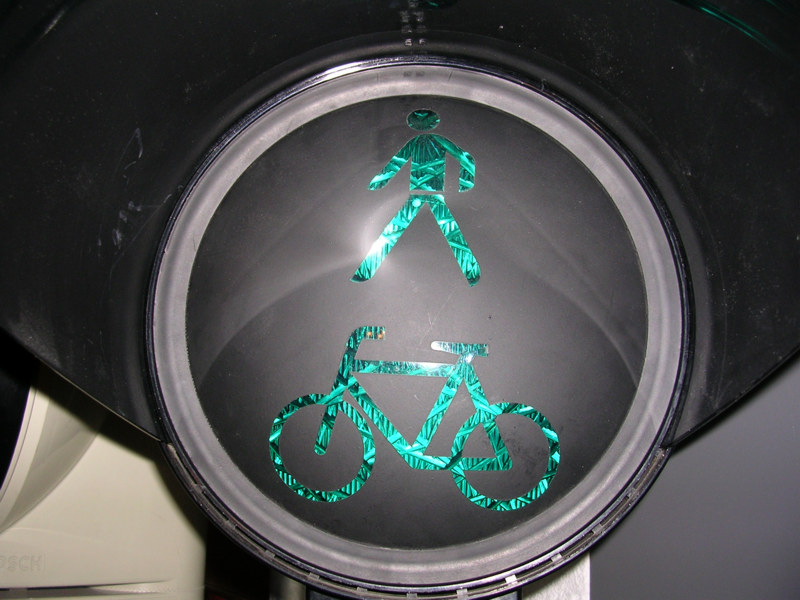

Die Symbole für "gemeinsamen Rad- und Fußweg"	Die Symbole sind mittels einer Spezialbeschichtung außen auf die Streuscheibe aufgebracht	Das Grünsignal geöffnet

nach oben

Fußgängersignal 3

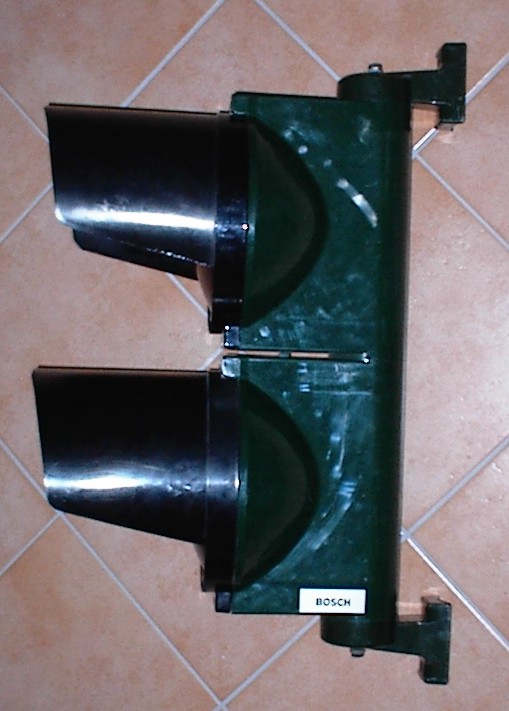

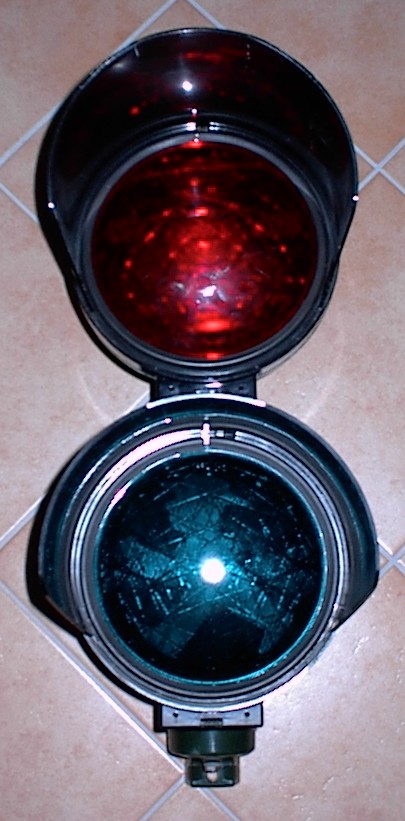

Ein weiterer Signalgeber von Signalbau Huber, in tannengrün, ebenfalls neu. Es war ursprünglich ein Dreikammersignal mit zwei roten und einem grünen Euro-Fußgängersymbol. Die habe ich allerdings gegen Ampelmännchen aus Ostdeutschland ausgetauscht. Die Symbole hab ich selbst hergestellt, da sie sehr begehrt sind und deshalb teuer gehandelt werden - sie sind aber vom Original nicht zu unterscheiden. Dieses Signal hab ich noch nicht in Betrieb genommen.

(Zur Vergrößerung bitte auf die Bilder klicken)

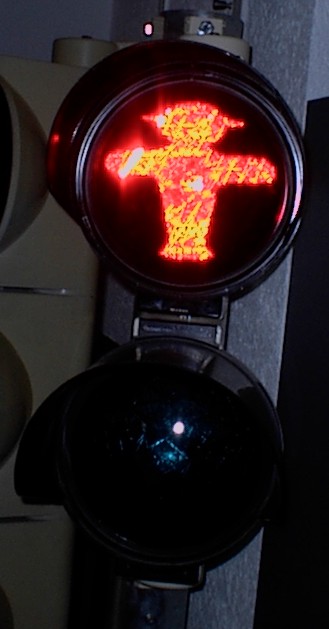

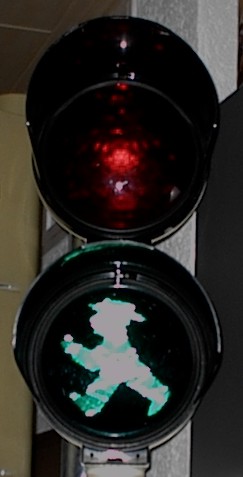

		Hier hab ich die Scheiben mal an mein bereits bestehendes Fußgängersignal angebracht: Die Ostampelmännchen in rot und grün.

nach oben

Fußgängersignal 4

Ein weiteres Fußgängersignal von Signalbau Huber. Es ist eine schon etwas ältere Bauart, ebenfalls mit einer phantomfreien Optik mit klarer Scheibe auf farbiger Symbollinse. Das Signal ist zur Zeit nicht in Betrieb.

(Zur Vergrößerung bitte auf die Bilder klicken)

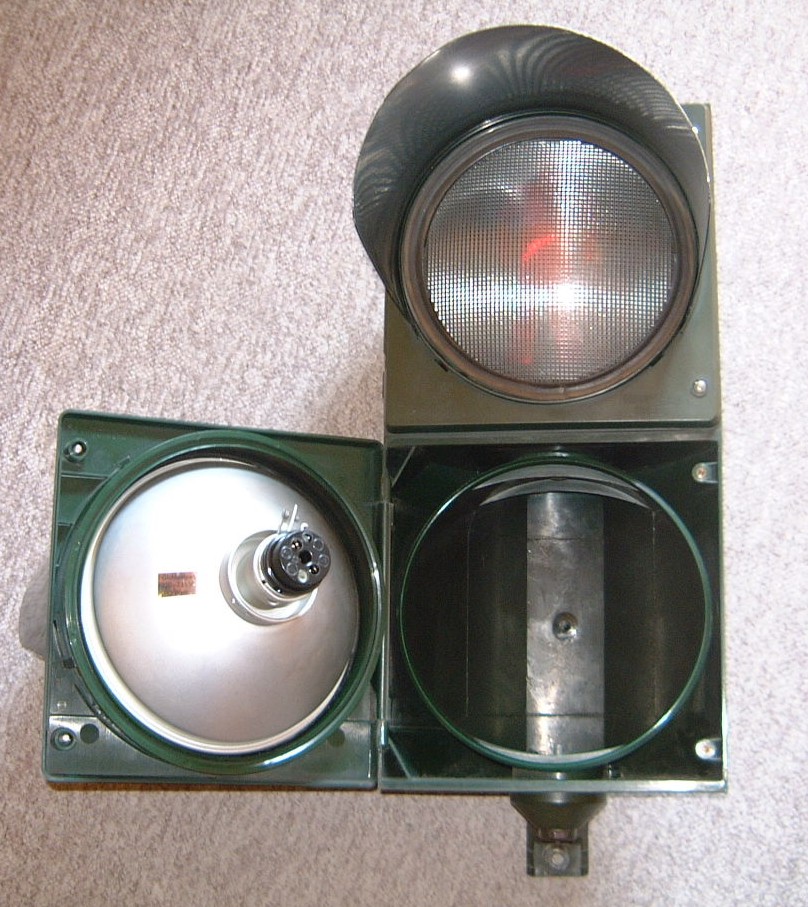

Im ausgeschalteten Zustand ist von den Fußgängersymbolen nichts zu erkennen.	Der Reflektor ist zusammen mit der Streulinse in einem Einsatz in der Signalgebertür eingerastet. Die Lampenfassung wird in den Reflektor eingedreht	Hier das Signal in Aktion: Es hing einst im Treppenhaus...
