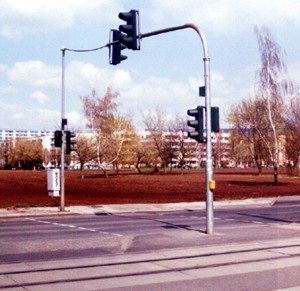

Anlage mit Signalgebern in tannengrün. Die komplette Kreuzung existiert heute nicht mehr, da sich an der Stelle jetzt das Autobahnkreuz der A73 und der Coburger Stadtautobahn (B4) befindet. Auf dem Peitschenmast neben den Signalgebern befinden sich IR-Bewegungssensoren für Nähe und Ferne.
19.07.2001, P. Jahn; Coburg, Bertelsdorfer Kreuz
Signalanlage, installiert im Jahr 2000. Neue Anlagen in meiner Gegend sind alle von der Fa. Siemens mit schwarzen Signalgebern und Kontrastblenden an allen Signalen für Fahrzeuge. Links über dem Signal befindet sich ein IR-Sensor für die Erfassung von Fahrzeugen.
19.07.2001, P. Jahn; Rödental, Coburger Str./Rosenau

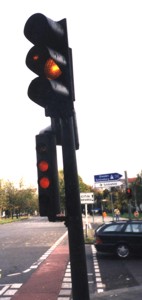

Signalgeber in Berlin. Das kleine Signal links am Mast ist für Fahrradfahrer.
 N. Blümig; Berlin

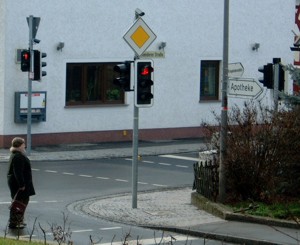

Signalanlage in Lautertal bei Coburg.
18.01.2004, P. Jahn; Lautertal, Coburger Str./Rödentaler Str.
Nahansicht des Fußgängersignals: Das Signal war ursprünglich seitlich am Mast angebracht, wie es normalerweise installiert wird. Da der Signalgeber allerdings kürzlich von einem Lkw gerammt wurde, hat man das neue Signal hinten am Mast angebracht und mit extra kurzen Sonnenschuten versehen.
18.01.2004, P. Jahn; Lautertal, Coburger Str./Rödentaler Str.

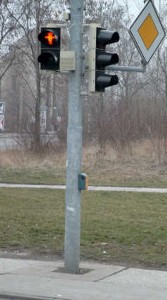

Signalanlage in Leipzig mit den Ost-Ampelmännchen. Zwischen dem Fußgänger und Fahrzeugsignal ist ein Signaltongeber für Blinde angebracht.
29.02.2004, T. Fleck; Leipzig
Anlage in Leipzig: Hier wird die Quittierung nach Druck auf den Anforderungstaster mit dem Signal "warte" über dem roten Fußgängersignal angezeigt. Die Anzeige "Signal kommt" am Anforderungstaster kann hier deshalb entfallen.
29.02.2004, T. Fleck; Leipzig

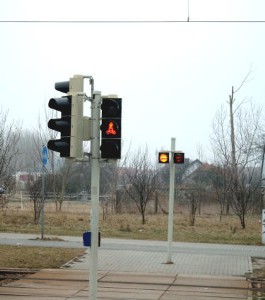

Fußgängerfurt über Straßenbahngleise. Ein gelber Wechselblinker mit Straßenbahn-Symbolen zeigt an, dass sich eine Bahn nähert.
29.02.2004, T. Fleck; Leipzig

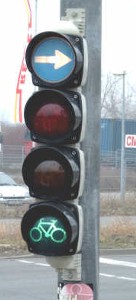

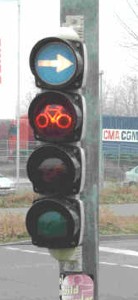

     Signalgeber für Fahrradfahrer in 100mm-Optik: Sie werden in Augenhöhe am Signalmast angebracht.
29.02.2004, T. Fleck; Leipzig

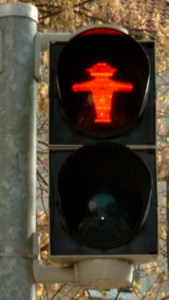

Fußgängersymbole "Typ Sachsen" in einer Neuanlage in Niedervolttechnik.
10.04.2004, T. Fleck; Leipzig, Ratzelstr. / Brünner Str.
    Ebenfalls Fußgängersymbole "Typ Sachsen" in einer Neuanlage von Siemens. Links in rot, in der Mitte nach Druck auf den Anforderungstaster mit der Quittierung "WARTE" und rechts in grün.
10.04.2004, T. Fleck; Leipzig, Ratzelstr. / Brünner Str.
Signal für getrennten Rad- und Fußweg mit den Ostampelmännchen in Leipzig. Mit am Signalmast ist ein akkustischer Signalgeber für Blinde angebracht. Das Signal hier in Rot...
10.04.2004, T. Fleck; Leipzig, Lützner Str. / Saarländer Str.
...und hier in Grün.
10.04.2004, T. Fleck; Leipzig, Lützner Str. / Saarländer Str.

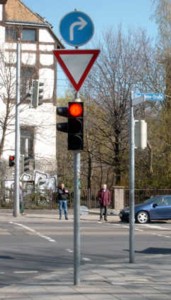

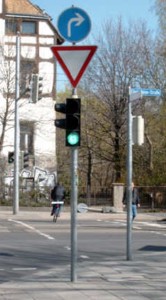

  Signalanlage in Niedervolttechnik: Da hier nur rechts abgebogen werden darf, müssten normalerweise auch Pfeile in den Signalen angebracht werden. Allerdings werden hier bei "Grün" auch die parallel laufenden Fußgänger freigegeben, was bei einem grünen Pfeil nicht mehr gleichzeitig erfolgen dürfte. Am Peitschenmast für den von rechts kommenden Verkehr ist ein Signal für Straßenbahnen angebracht (4 Kammern, hier nur von der Seite zu sehen).
14.04.2004, T. Fleck; Leipzig
Eine Fußgängersignalanlage mit oberirdisch verlegten Leitungen. Über den Signalgebern sind Signaltongeber für Sehbehinderte angebracht.
19.04.2004, A. Lange; Erfurt, Vilniuser Str.

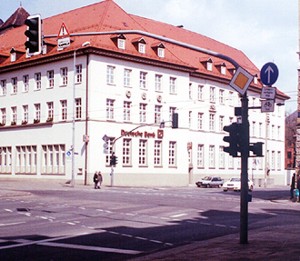

Eine weitere Anlage in Erfurt...
19.04.2004, A. Lange; Erfurt, Bahnhofstr./J. G.-Ring

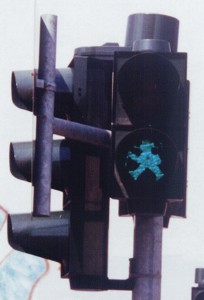

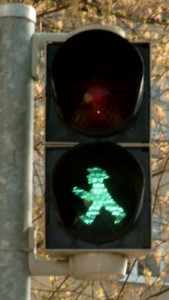

Ein besonderes grünes Fußgängersignal: Zu DDR-Zeiten entwarf ein LSA-Techniker eigene besondere Schablonen für das grüne Fußgängersymbol. Die Symbole sind wahrscheinlich weltweit einmalig, haben allerdings trotz EU-Richtlinien und -vereinheitlichung bis heute überlebt. Hier ein Männchen mit Regenschirm in einer neuen Signalanlage von Siemens. Die Signalgeberhalterungen werden an diesem Mast unter der Mastabdeckung angeschraubt, deswegen fällt diese auch etwas größer aus.
19.04.2004, A. Lange; Erfurt, Bahnhofstr./J. G.-Ring
Ein weiteres besonderes Symbol: Ein Wanderer, der seine Marschverpflegung am Wanderstock über der Schulter trägt.
19.04.2004, A. Lange; Erfurt, Vilniuser Str.

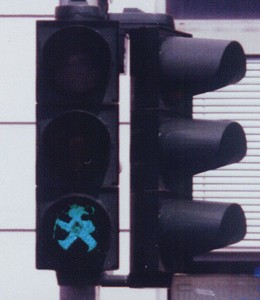

Ein etwas aus der Art geschlagenes Symbol: Es schaut aus wie eine Mischung zwischen dem ost- und dem westdeutschen Männchen und ist wahrscheinlich erst nach der Wende entstanden...
19.04.2004, A. Lange; Erfurt, Bukarester Str./Moskauer Str.
Ein Symbol als Wanderer mit Wanderstock, Rucksack, Feder am Hut und Pfeife im Mund.
19.04.2004, A. Lange; Erfurt, Huttenplatz
Das selbe Symbol an einem anderen Signalgeber der Anlage. Hier wieder mit einer für Siemens typischen Mastabdeckung.
19.04.2004, A. Lange; Erfurt, Huttenplatz

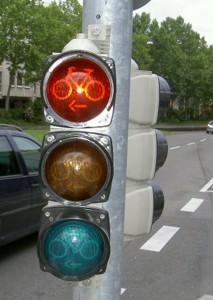

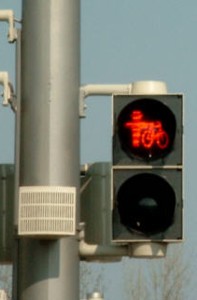

Ein Fahrradsignalgeber für links abbiegende Radfahrer.
02.06.2004, B. Richtsteig; Stuttgart
Ein weiterer Signalgeber für Radfahrer in 100mm-Optik.
02.06.2004, B. Richtsteig; Stuttgart

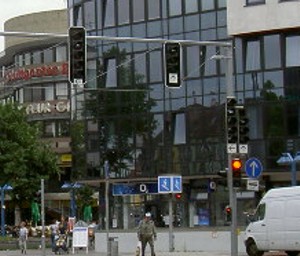

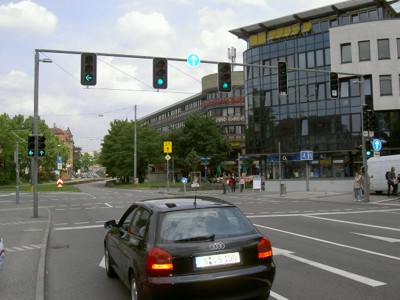

Eine Signalbrücke der Fa. Siemens in Stuttgart: Die beiden rechten Signale gelten für die dort vorhandenen Busspuren, der rechte für Fahrtrichtung gerade, der links daneben für Fahrtrichtung links.
02.06.2004, B. Richtsteig; Stuttgart
Hier eine nähere Ansicht der rechten Seite der Brücke: Die Fahrsignalgeber für die Busspur sind ebenfalls rechts am Mast über dem unteren Kfz-Signalgeber angebracht. Unter dem Signalgeber sind Pfeiltafeln angebracht, die die geltende Richtung der Signale nochmals verdeutlichen.
02.06.2004, B. Richtsteig; Stuttgart

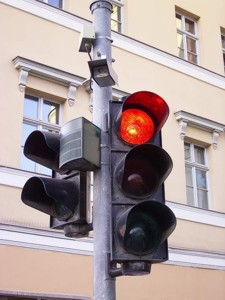

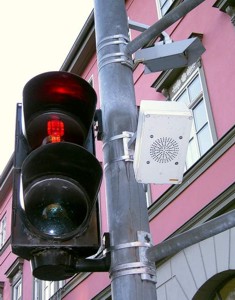

Zwei schwarze Signalgeber der Fa. Siemens. Mit am Mast ein akustischer Signalgeber für Sehbehinderte, ebenfalls von der Fa. Siemens (der grüne Kasten zwischen den Signalgebern). Über dem Signalgeber befindet sich ein IR-Sensor der Fa. Stührenberg und darüber eine DCF-77-Antenne, die das Zeitsignal für das Steuergerät empfängt (der graue Kasten links oben am Mast).
03.12.2004, J. Weinmann; Weimar, Wielandstraße
Ein anderer Signalmast der selben Anlage: hier wurden ein akustischer Signalgeber und ein IR-Sensor der Fa. Stührenberg zusammen mit einem Siemens-Signalgeber montiert. Außerdem wurden hier - was in der Stadt Weimar eher unüblich ist - anstatt der Ost-Ampelmännchen Euromännchen eingesetzt.
03.12.2004, J. Weinmann; Weimar, Wielandstraße

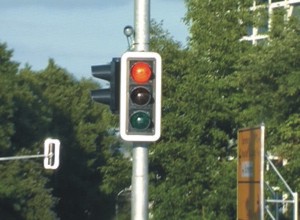

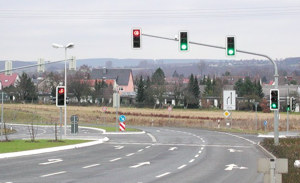

Eine Signalanlage in LED-Technik: Hier wurden LED-Module verbaut, bei denen sich wenige leuchtstarke LED´s in der Mitte hinter der Streuscheibe befinden. Deren abgestrahltes Licht wird mittels einer Optik gleichmäßig über die Leuchtfläche verteilt (mehr zu diesen Thema steht unter Technik/Signalgeberkomponenten/LED-Module). Bei dieser Anlage sind alle Signalgeber für Kfz in 300mm-Optik und wurden jeweils mit einer Kontrastblende versehen. Am Peitschenmast befindet sich über jeder Fahrspur ein Wiederholsignal.
12.2005, J. Weinmann; Fuldatal, Ihringshäuser Str. / Veckerhagener Str.

Die Detektion von Fahrzeugen auf der Hauptrichtung erfolgt mittels einer Videokamera (links neben dem mittleren Signalgeber). Die Bilder der Kamera werden im Steuergerät ausgewertet, wobei Fahrzeuge durch eine Veränderung des Bildes erkannt werden. Mehr zu diesem Thema kommt später...

Fahrzeuge der Nebenrichtung werden bei dieser Anlage übrigens noch mittels Induktionsschleifen erkannt.
12.2005, J. Weinmann; Fuldatal, Ihringshäuser Str. / Veckerhagener Str.

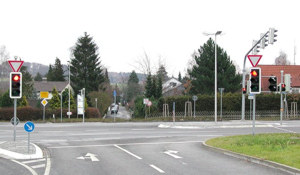

Ansicht der Anlage aus der Nebenrichtung, ebenfalls mit Signalgeber mit 300mm-Streuscheiben und Kontrastblenden. Am rechten Signalmast befindet sich zusätzlich ein  zweifeldiger Signalgeber für eine Vorgabezeit der Rechtsabbieger.
12.2005, J. Weinmann; Fuldatal, Ihringshäuser Str. / Veckerhagener Str.

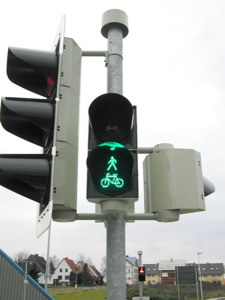

Nahansicht eines LED-Signals für "gemeinsamen Rad- und Fußweg" auf der Mittelinsel der Hauptrichtung. Zu beachten ist, dass das Fußgängersignal im Hintergrund noch Rotlicht zeigt!
12.2005, J. Weinmann; Fuldatal, Ihringshäuser Str. / Veckerhagener Str.

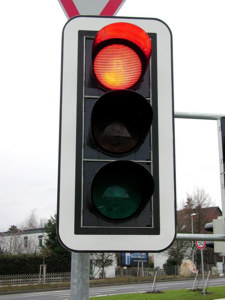

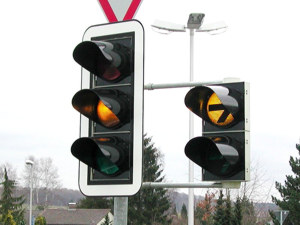

Nahansicht des Signalgebers der Nebenrichtung: Die LED-Signale haben eine gleichmäßigere Ausleuchtung als Glühlampensignale. Außerdem werden hier nicht die klassischen Spinnweblinsen verwendet, sondern Scheiben mit einem feineren Streumuster.
12.2005, J. Weinmann; Fuldatal, Ihringshäuser Str. / Veckerhagener Str.
Das selbe Signal aus einem anderen Blickwinkel: Der Rechtsabbieger-Signalgeber ist jetzt auch sichtbar. Symbole sind bei LED-Signalen aufgrund der gleichmäßigeren Ausleuchtung der Leuchtfläche schon aus weiter Entfernung gut zu erkennen.
12.2005, J. Weinmann; Fuldatal, Ihringshäuser Str. / Veckerhagener Str.
