Planung einer Signalanlage

Auf dieser Seite werden die Planungsschritte und Regeln, die bei der Aufstellung einer Lichtsignalanlage durchgeführt bzw. beachtet werden müssen erläutert und am Beispiel eines T-Abzweiges aufgezeigt. Die Regeln sind in den Richtlinien für Lichtsignalanlagen (RiLSA) niedergeschrieben, die von der Forschungsgesellschaft für Straßen- und Verkehrswesen (FGSV) herausgegeben wurden.

Kreuzungsplan / Erläuterung Entwicklung der Phasenübergänge
Verkehrsanalyse Berechnung und Interpretation der Umlaufzeit
Änderung an Fahrbahn, Markierungen, Beschilderung Berechnung der Freigabezeiten
Phaseneinteilung Entwicklung des Signalzeitenplans
Entwicklung des Signallageplans Betriebszeiten und Ein- und Ausschaltbilder
Daten für die Zwischenzeitberechnung Simulation des fertigen Signalprogramms
Berechnung der Zwischenzeiten / Zwischenzeitmatrix





Daten für die Zwischenzeitberechnung



Zwischenzeiten

Zwischenzeiten sind sicherheitsrelevante Zeiten, die nach dem Ende einer Freigabezeit einzuhalten sind, bis ein in Konflikt stehender Strom freigegeben werden darf. Sie sind für alle in Konflikt stehenden Ströme zu berechnen. Wegen ihrer Sicherheitsrelevanz ist zu empfehlen, Zwischenzeiten von zwei Bearbeitern unabhängig voneinander zu berechnen und Abweichungen zu klären.

Die Zwischenzeiten werden aus der Geometrie des Signallageplans mit fahrdynamischen Formeln so berechnet, dass ein bei Freigabebeginn einfahrendes Fahrzeug das letzte Fahrzeug eines anderen Knotenstroms gerade noch verfehlt, das bei Freigabezeitende die Haltlinie gerade noch überfahren hat.

Zur Berechnung der Zwischenzeiten werden folgende Daten benötigt:



Übergangszeit

Die Übergangszeit vor dem Beginn einer Freigabezeit soll die Verkehrsteilnehmer auf die Weiterfahrt vorbereiten (Rot + Gelb gleichzeitig). Die Übergangszeit nach dem Ende der Freigabezeit ist sicherheitsrelevant (Gelbsignal). Sie dient den Fahrzeugen zum sicheren Abbremsen.

Die Übergangszeiten sind folgendermaßen festgelegt:

Kfz-Stöme:

- Rot + Gelb vor Beginn der Grünzeit: 1s oder 2s

- Gelb nach Grünende abhängig von der zulässigen Geschwindigkeit der Zufahrt:

zulässige Geschwindigkeit bis 50km/h tgelb = 3s (4s erlaubt an durchgehenden Straßen mit Vzul = 50km/h)
zulässige Geschwindigkeit 60km/h tgelb = 4s
zulässige Geschwindigkeit 70km/h tgelb = 5s
Gesondert signalisierte Abbieger erhalten einheitlich tgelb = 3s
Bei Lichtsignalanlagen an Engstellen tgelb = 4s
Bahnübergänge (Signalfolge DUNKEL - GELB - ROT - DUNKEL) tgelb = 5s



Bei Knotenpunktszufahrten können daher für verschiedene Signale auch unterschiedliche Gelbzeiten gegeben werden.

Straßenbahnen und Linienbusse mit eigenem Signal:

Zwischen dem Übergang von Fahrt- auf das Haltesignal soll das Signal "Halt erwarten" (s. Signale/Straßenbahnsymbole/Fahrsignale, Signal F4) gegeben werden. Die Dauer des Signals ist abhängig von der zulässigen Höchstgeschwindigkeit des Verkehrsmittels:

max. Geschwindigkeit = 30km/h tgelb,SB = 4s
max. Geschwindigkeit = 40km/h tgelb,SB = 5s
max. Geschwindigkeit = 50km/h tgelb,SB = 6s
max. Geschwindigkeit = 60km/h tgelb,SB = 7s
max. Geschwindigkeit = 70km/h tgelb,SB = 8s



Wenn am Signalstandort ausnahmslos zu halten ist oder wenn ein Signalwechsel von „Fahrt freigegeben" auf „Halt" innerhalb des Betriebsbremswegs ausgeschlossen wird, ist ein Übergangssignal nicht erforderlich. Es kann auch entfallen bei max. V = 20 km/h.

Der Wechsel des Sperr- auf ein Freigabesignal wird bei Linienbussen und Straßenbahnen in der Regel nicht mit einem Übergangssignal angezeigt.

Radfahrer mit eigenem Signal:

- Rot + Gelb vor Beginn der Grünzeit: 1s

- Gelb nach Grünende: 2s

Fußgängersignale:

haben keine Übergangszeiten



Räum- und Einfahrwege

Die Räum- und Einfahrwege sind für alle Knotenströme aus dem Signallageplan auszumessen. Als Bezugslinien gelten in der Regel die Mittellinien der Fahr- oder Gehstreifen. Bei schleifenden Schnitten sind statt der Mittellinien die maßgebenden Begrenzungslinien zu wählen.



Der Räumweg ist bei Fahrzeugen der Abstand zwischen der Haltlinie des räumenden Stroms und dem Konfliktpunkt eines einfahrenden Stroms. Bei Fußgängern ist es der Weg zwischen dem Beginn der Fußgängerfurt und dem Ende der Konfliktfläche.

Zu dem aus dem Lageplan ausgemessenen Räumweg ist eine fiktive Fahrzeuglänge IFz zu addieren. Sie beträgt für:

Fahrräder 0m
Kfz, inkl. Lastzüge und Busse 6m
Straßenbahnen 15m



Der Vorgabe der fiktiven Fahrzeuglänge liegt die Erkenntnis zugrunde, dass das erste bei Freigabezeitbeginn einfahrende Fahrzeug von einem spät räumenden Fahrzeug überrascht werden kann. Bei einem Zusammenstoß kollidieren jedoch die Fahrzeuge mit dem Bug oder der Mittelpartie, nicht jedoch mit dem Heck. Das erste Fahrzeug wird zum Beispiel bei der Kollision mit einem Lastzug nicht den Anhänger treffen. Die reale Fahrzeuglänge kann daher ohne Sicherheitsverlust länger als die angenommene fiktive Fahrzeuglänge sein.



Der Einfahrweg ist bei Fahrzeugen der Weg von der Haltlinie bis zum Schnittpunkt mit dem Räumweg eines endenden Fahrzeugstroms oder bis zu Furt. Bei Fußgängern ist es der Weg zwischen dem Beginn der Furt und dem Beginn der Konfliktfläche, das gilt auch für Radfahrer, die zusammen mit Fußgängern signalisiert werden.

Sind Fahrwege im inneren Knotenpunktbereich nicht festgelegt (z. B. für Linksabbieger), dann sind für die Berechnung der Zwischenzeiten fahrgeometrisch plausible Wege zu ermitteln.



Im Beispiel:

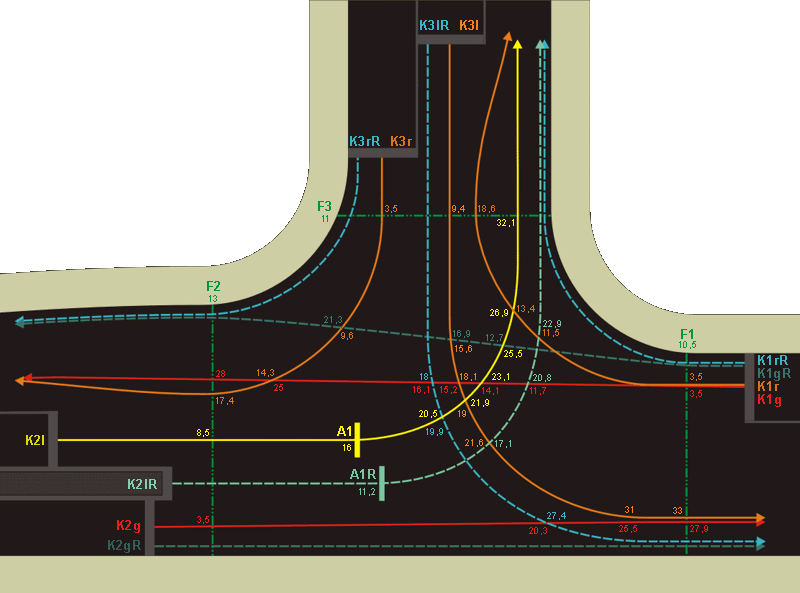

Am Kreuzungsplan sind die für die Zwischenzeitberechnung benötigten Einfahr- und Räumwege auszumessen:



Bemerkungen:

  • An den jeweiligen Konfliktpunkten ist der Abstand zur Haltlinie in Metern in der entsprechenden Farbe der Fahrlinie angegeben

  • Ist ein Kreuzungspunkt ohne Meterangabe versehen, so ist er für die Zwischenzeitenberechung nicht relevant
  • Unterbrochene Linien sind Fahrlinien für Radfahrer, durchgezogene Linien sind Fahrlinien für Kfz
  • Der Haltepunkt A1 und A1R ist der als Aufstellort eines wartenden Linksabbiegers angenommene Ort
  • Die Längenangaben an den Fußgängerfurten beziehen sich auf die Gesamtlänge der Furt über die Fahrbahn und wird als Räumweg angesetzt
  • Der Einfahrweg in eine direkt vor der Haltlinie gelegene Furt wird mit 0 Metern angenommen
